A fürdőszoba veszélyes üzem, tudja jól Frici bácsi. Ezért is szeretne pár fontos gondolatot megosztani ezzel kapcsolatosan veled. Na persze nem csak a vizes kád meg szappan miatt kell jobban odafigyelned. Hanem elektromos szempontból is van jó pár dolog, amit fontos betartanod.

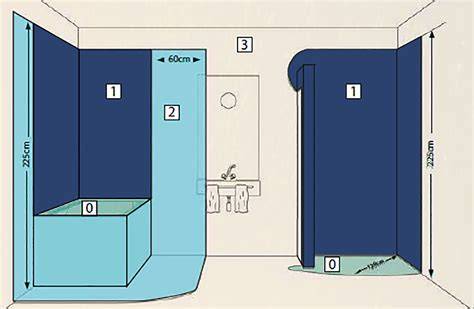

A sávok és a védőzónák felépítése
0. sáv: a fürdőkád és/ vagy zuhanytálca belseje. 1. sáv: a fürdőkádat és/vagy zuhanytálcát körbevevő térrész. A padlótól mért 225 cm magasságig terjed és tartalmazza a határoló falakat is. (Tálca nélküli zuhany esetén a határ a kifolyótól mért 120cm. A magasság is lehet 225cm felett, ha a vízkifolyás ennél magasabban van. 2. sáv: Magassága megegyezik az 1. sávval és és a szélessége onnan számított 60 cm.
0. 1. sáv: Legfeljebb 25V AC és 60V DC névleges feszültségű kapcsolók, dugaljak és szerelvényeik. A tápforrás a 0. és 1. sávon kívül helyezkedik el. (A 0. és 1. 2. sáv: Kapcsolók, dugaljak és szerelvényeik az 1. 0. sáv: csak 12V AC és 30V névleges feszültségű (SELV védett), IPX7 védettségű, rögzített és állandó csatlakozású villamos berendezés kerülhet ide. Abban az esetben, ha a gyártói utasítások szerint alkalmas a 0. 1. 2. A fürdőszobai EPH szakasznak csatlakoznia kell a ház/lakás EPH rendszeréhez.
IP képességek és védelmi módok: A következő védelmi módok megengedettek: villamos elválasztás, SELV és PELV törpefeszültség, táplálás önműködő lekapcsolása. Minden áramkört áram-védőkapcsolóval (FI-relé) kell védeni. A szabvány a következő áramkörökre vonatkozóan nem követeli meg az FI-relét: az olyan körök esetében, amelyek csak egy fogyasztót táplálnak, és SELV/PELV védelem alatt állnak. Magyarországon speciális kivételek vannak a rögzített vízmelegítőket tápláló körökre.
Érintésvédelem, EPH és a vezetékek
A fürdőhelyiségekben az EPH vezető és az egyen-potenciálra hozás kiemelt szerepet kap. A kapcsolódó szabvány szerint a testeket az idegen vezetőképes részekhez kötő vezető vezetőképessége nem lehet kisebb, mint a megfelelő védővezető vezetőképességének a fele. Minimum EPH keresztmetszet: Cu vezető esetén 2,5 mm², ha mechanikailag védett, és 4 mm², ha nem védett. A szerelésnél az elosztóban lehet bevonni a kiegészítő egyenpotenciálú összekötést a PE-sínről vagy PE-vezetőről. A gázvezetékek és egyéb fémes részek kapcsolatait az EPH-hálózathoz közel kell megoldani, de nem szükséges külön bekötni a gázvezetékekhez, ha már eleve az EPH hálózatba vannak kötve.
Az ipari létesítményeknél gyakran hiányzik FI-relé a fürdőhelyiségek világítási áramköreiből. A tervező és kivitelező feladata, hogy a védelmet és a funkcionális elosztást megfelelően megtervezze. A kismegszakítók méretezése: 16 A-es kismegszakítóra nem köthető 1,5 mm² keresztmetszetű vezető, általában 2,5 mm² vagy 2x2,5 mm² a gyakorlati megoldás; esetenként 13 A-es biztosíték is elegendő lehet. A minimális védettségű vagy vízsugárnak kitett szerkezetek IPX5-ös védettségűek legyenek.
Az EPH bekötésének pontos helye a kivitelező döntése, és a megfelelő érintésvédelmi rendszer megvalósításához szükség van a zónák figyelembevételére. A gáz- és vízvezetékek fémes részei, valamint a falban lévő csövek védő összeköttetését a tervezőnek kell meghatároznia, de nem szükséges minden vezetéknek külön EPH-t kapnia, ha már az épület fő egyenpotenciálú összeköttetéséhez csatlakozik.
A kiállások és a berendezések elhelyezése
A kapcsolók és dugaljak elrendezése a használati logikától függ. A mosdó melletti helyre általában nem kerül dugalj, mert akadályozhatja a tükör használatát. A mosógép kiállása a víz- és lefolyócsatlakozásokkal összhangban legyen, és ne legyen olyan hely, ahol egy csöpögő szelep közvetlenül ráfolyna. A mosógép mögötti elhelyezéshez biztosítsuk a hozzáférést a bútor oldaláról. A LED-es tükrök és egyéb gyengeáramú berendezések inconform módon történő elhelyesése nem ajánlott; a vezetékek megtervezésekor és a burkolás előtt legyenek végleges helyük.
A gyengeáramú rendszerek (mozgásérzékelés, páratartalom-érzékelés, intelligens tükrök, hálózati eszközök) és az erősáramú vezetékek összehangolása kulcsfontosságú. A vezetékek nyomvonalát a falakban úgy kell kialakítani, hogy a későbbi burkolatfelújításkor vagy szerelés közben ne sérüljenek. A tartalék vezetékeket és csöveket érdemes előre elhelyezni az üres tartalékcsövek formájában, és a végpontokat egyértelműen megjelölni.
Világítás és tükör
A fürdőszoba világításának központi eleme a mennyezeti világítás, amely biztosítja a kiemelkedő látási viszonyokat. A tükörvilágításnál fontos a fény iránya és a tükrön keletkező árnyékok minimalizálása. A tükör méretét és a rögzítés helyét már az alapszerelés előtt meg kell határozni, hogy a burkolat után pontos legyen a beillesztés. A tükör mögötti vagy beépített világításnál a tárgyak és a tükör közötti nyomvonal összehangolása is szükséges a biztonságos használathoz. A LED-es tükrök előnyei közé tartozik az energiatakarékosság, a hosszú élettartam és a beépített funkciók, például mozgásérzékelők vagy Bluetooth-kapcsolat.
A LED-es tükrök fényereje és színhőmérséklete általában 3000K és 6000K között mozog. A 75-80%-os viszonylag széles megvilágítás a tükör szélességéhez viszonyítva optimális. A tükörkialakítás úgy történik, hogy a lámpák a tükör szélességének nagy részét fedjék le, a kilátás és a megvilágítás egyenletes legyen. A kijelölt dimmerrel a fényerőt szükség szerint szabályozhatjuk, és az energiatakarékos opciók is elérhetők. A tükör kiválasztásánál figyelembe kell venni a CRI-követelményeket, és a tükrök üvegminőségének adottságait.
Okos megoldások és gyengeáram
A korszerű fürdőszobában egyre több gyengeáramú és intelligens rendszer jelenik meg. Ilyenek a mozgásérzékelős világítás, vízszivárgás-érzékelő, újdonságok az intelligens tükrökben, és a központi vezérléshez kapcsolt világítás.
A gyengeáramú és erősáramú vezetékek nyomvonalát összehangolni kell, de az Elválasztás biztosítani kell. A nedvességközeli környezetben a kábelezés és a készülékek kiválasztása különösen fontos. A vízszivárgás-érzékelők hasznosak lehetnek a mosógép, mosdó, bojler vagy falba épített tartály közelében. Néhány rendszer riasztást küld, míg mások motoros elzáróval is lezárhatják a vízellátást.
Az intelligens tükrök különféle funkciókkal rendelkezhetnek: világítás, páramentesítés, óra, Bluetooth-kapcsolat, és beépített hangszóró. Az utóbbi funkciók a nedves környezetben történő használatot igénylik, ezért a beépítésnél figyelni kell a vízállóságra és a biztonságra. A tükörre vezetett 120 V-os bemeneti vezetékek szükségesek a működéshez, és a tükör elhelyezése közben gondoskodni kell az infravörös érzékelő és a szomszédos munkalap közötti megfelelő távolságról.
Gyakorlati tanácsok a kábelezéshez és a felújításhoz
Az elektromos munka a fürdőszoba felújítás egyik legfontosabb biztonsági fázisa. A pontos tervezés, a megfelelő védelmi megoldások és a szakember általi kivitelezés elengedhetetlen. A falakat először meg kell hornyolni a szerelvénydobozok és vezetékek nyomvonalának kialakításához, és a vezetékeket rendezett, kiszámítható nyomvonalon érdemes vezetni. A szerelvények végső helyét a vízszigetelés és burkolás előtt véglegesen meg kell határozni. A fürdőszobai elektromos hálózat tervezésének első lépése a meglévő rendszer állapotának felmérése, a vezetékek anyagának és keresztmetszetének ellenőrzése, a földelés meglétének és a védelmi készülékek kivitelezésének megállapítása.
A FI-relé meglétének és helyes működésének ellenőrzése kiemelt feladat. A védővezető folytonossága alapvető, és a fémházas készülékek, lámpatestek és törölközőszárítók csak megfelelő védelmi rendszer mellett használhatók. A dugaljak és kapcsolók elhelyezése a mindennapi használat és a biztonság figyelembevételével történjen. A padlófűtés és a törölközőszárító összekapcsolása csak akkor történjen, ha a tervezés során ezt megengedi a gyártó előírása és a védelmi megoldások.
A modern megoldások közé tartozik az intelligens tükrök és a gyengeáramú rendszerek integrálása. Ezeknél figyelembe kell venni a teljes vezeték-hálózat és a hálózati kábelek közelségét, az adat- és vezérlőkábelek zavarálló hatását, valamint a vízszivárgás-érzékelők elhelyezését. A tartalék vezetékek és csövek elhelyezése és megjelölése segít a későbbi karbantartásban és bővítésben.
Összefoglaló
A fürdőszoba elektromos hálózata a legnagyobb biztonsági felelősség a felújítások során. A helyes kijelölés, a megfelelő védelmi megoldások és a szakszerű kivitelezés nélkülözhetetlen a biztonságos használathoz. A modern berendezések és az intelligens rendszerek igénylik a gondos tervezést, az IP-védettséget, a megfelelő zónákat, a FI-relét és a gondos vezeték-követést a jövőben is.
