A villanymotorok bekötése sokféleképpen történhet, a feszültség és a fordulati irány függvényében. Fontos tudni, hogy ez gyártónként eltérhet, ezért mindig ellenőrizze a villanymotor adattábláján szereplő feszültség értékeket, hogy elkerülje a tekercsek károsodását. Az ipari villanymotorok kapocsdoboz kivezetéseinél a tekercsek végén lévő vezetékeket találjuk rögzítve a kapocslécre. A kapocsdobozban általában nincs védelmi elektronika, így a nem szakszerű bekötés zárlatot vagy a tekercsek leégését okozhatja.
Minden esetben a villanymotor adattábláján szereplő feszültség/frekvencia párosításnak megfelelő bekötést kell alkalmazni.
Egyfázisú villanymotorok bekötése

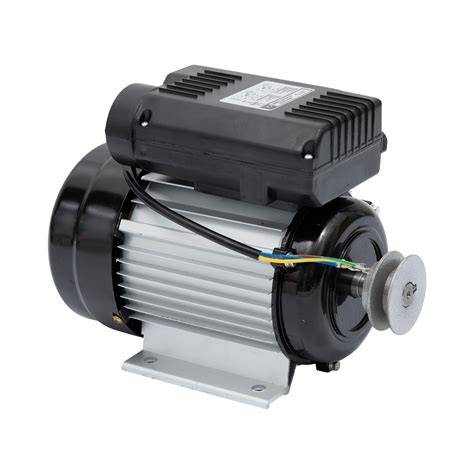

Az egyfázisú villanymotorok esetében két tekercs kivezetését találjuk meg a bekötő dobozban, valamint egy üzemi kondenzátort. Emellett előfordulhat indítóüzemű kondenzátor és az ehhez szükséges kapcsoló elektronika is. 230V (220V) esetén, a háromfázisútól eltérően, a forgásirányonként más bekötést kell alkalmazni. A fázist „L1”-el, a nulla kivezetést pedig „N”-el jelöljük.
Egyfázisú villanymotor bekötése során a kapocsdobozban a két tekercs kivezetésein kívül találunk egy indító- és egy üzemi kondenzátort is. Egyes típusoknál csak egy üzemi kondenzátor található a kapocsdobozban. Az U1 és U2 pontokra kell kötni tetszőleges sorrendben a fázist (L1) és a nullavezetőt (N) az egyfázisú villanymotoroknál. A földelő ponthoz kell kötni a védőföldelést úgy, hogy a védőföldelő vezeték végére kábelsarut teszünk.
Míg a motor forgásirányának megváltoztatása a háromfázisú villanymotoroknál egyszerűen bármely két fázis felcserélésével megoldható, addig az egyfázisú motoroknál ez nem ilyen egyszerű. A forgásirány megváltoztatásához a kapocsléceket az alábbi kép szerint kell elhelyezni (U1-V1 ; Z2-U2).
Háromfázisú villanymotorok bekötése
Háromfázisú motorok esetében mindhárom tekercs kivezetését megtalálhatjuk a bekötésre használt kapocsdobozban. Kondenzátort ennél a típusnál nem alkalmazunk.

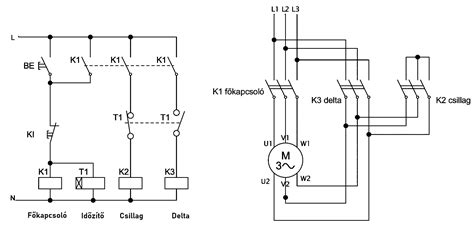

Az adattáblán szereplő feszültség értékek alapján csillag vagy delta kapcsolásban köthető be a motor. Például egy 380/220V jelölésű motort csillag kapcsolásban 380V-ra, delta kapcsolásban pedig 220V-ra lehet bekötni.
Kefés motorok és bekötésük
Sok háztartásban kallódik egy-egy kefés motor, aminek a sorsa kérdéses. Pedig ezek a szerkezetek - ha életet lehelünk beléjük - még sokáig hasznosak lehetnek! Legyen szó régi fúrógépről, ventilátorról, vagy bármilyen más, kiselejtezett eszközről, a benne rejlő motor új funkciót kaphat, ha tudjuk, hogyan kössük be.
A kefés motor (vagy kommutátoros motor) egy villamos motorfajta, mely a forgórész tekercseinek áramirányát kefék segítségével változtatja meg. Ez a fajta motor rendkívül elterjedt volt a múltban, köszönhetően egyszerű felépítésének és viszonylag alacsony költségének. Miért érdemes foglalkozni egy ilyen motorral? Mert egyrészt a kidobás helyett újrahasznosítod, ezzel is óvod a környezetet. Másrészt pedig egy működő motor birtokában kreatív projektekbe kezdhetsz, vagy pótolhatsz egy elromlott alkatrészt egy másik eszközben.
A motor bekötése az adott típustól függően eltérhet, ezért fontos, hogy azonosítsd a motort, mielőtt nekilátsz a munkának. A legbiztosabb módja a motor típusának azonosítására, ha megnézed a motorházon található adattáblát. Ha nincs adattábla, vagy nem olvasható, akkor vizuális vizsgálattal is következtethetsz a típusra.
A kondenzátor nem minden kefés motor bekötéséhez szükséges, de bizonyos esetekben elengedhetetlen. Fő feladata a szikrázás csökkentése a kommutátoron, ezzel növelve a motor élettartamát és csökkentve az elektromágneses zavart. A kondenzátor általában a kommutátor közelében, a kefékre párhuzamosan van kötve. Bizonyos esetekben, például egyfázisú kefés motoroknál, a kondenzátor az indításhoz szükséges fáziseltolást hozza létre. Ilyenkor a kondenzátor típusa és kapacitása kritikus a motor megfelelő működéséhez.
Most pedig lássuk a konkrét lépéseket a kefés motor bekötéséhez:
- A motor azonosítása: Ahogy korábban említettük, azonosítsd a motor típusát és a kivezetések funkcióját.
- A tápfeszültség ellenőrzése: Győződj meg róla, hogy a tápfeszültség megfelel a motor névleges feszültségének.
- A kondenzátor bekötése (ha szükséges): Ha a motor bekötése kondenzátort igényel, kösd be a kondenzátort a kefékre párhuzamosan.
- A vezetékek csatlakoztatása: Csatlakoztasd a vezetékeket a motor kivezetéseihez és a tápfeszültséghez.
- A motor tesztelése: Kapcsold be a tápfeszültséget, és teszteld a motor működését. Figyeld meg a forgásirányt, a fordulatszámot és a zajszintet.
Gyakori hibák és azok megoldása
- A motor nem indul el: Ellenőrizd a tápfeszültséget, a vezetékek csatlakozását és a kondenzátor állapotát.
- A motor lassan forog: Ellenőrizd a tápfeszültséget, és győződj meg róla, hogy elegendő áramot biztosít a motor számára.
- A motor szikrázik: A túlzott szikrázás a kommutátoron a kopott kefék, a szennyezett kommutátor vagy a nem megfelelő kondenzátor miatt lehet.
- A motor túlmelegszik: A túlmelegedés a túlterhelés, a rossz szellőzés vagy a kopott alkatrészek miatt lehet.
A villamos munkák során mindig tartsd be a biztonsági előírásokat! Kerüld a nedves környezetet, használj védőfelszerelést, és győződj meg róla, hogy a tápfeszültség le van kapcsolva, mielőtt bármilyen munkát végeznél. A kefés motor bekötése nem bonyolult feladat, de némi alapismeretet és odafigyelést igényel. A cikkben bemutatott lépések követésével te is életet lehelhetsz egy régi motorba, és kreatív projektekbe kezdhetsz.
Mágneskapcsoló öntartás ,motor KI-BE!
Villanymotorok bekötése Arduinohoz
Számos módszer létezik kicsi villanymotorok Arduinohoz kapcsolására, de ezek közül is legnépszerűbb és legegyszerűbb a motort H típusú hídon vagy tranzisztoron keresztül bekötni. Amikor villanymotort kapcsolunk Arduino platformhoz, emlékeznünk kell arra, hogy a bekötést nem lehet közvetlenül megtenni, mert az károsíthatja a szoftveres platformot.
Számos és sokféle új lehetőség nyílik meg előttünk, ha a megalkotott áramköreinkbe villanymotorokat telepítünk és azokat Arduino segítségével vezéreljük. A motorok bekötésének alapvető célja, hogy lehetőséget kapjunk a megalkotott rendszereink mozgásba hozására, járművek, de akár robotok megépítésére is. Az Arduino-nak köszönhetően lehetővé válik a motor forgásirányának és fordulatszámának vezérlése is.
A szoftveres platform motorral történő közvetlen összekötése nem csak azzal a veszéllyel jár, hogy leéghet az Arduino kimeneti portja, hanem azzal is, hogy ily módon minimálisra korlátozódna a megépített rendszerünk vezérlésének lehetősége. Az Arduino minden egyes kimeneti porton kb. 20 mA erősségű áram szolgáltatására képes, viszont minden - akár a piacon kapható legkisebb - villanymotor megfelelő működéséhez is ezen érték tízszeresétől az ezerszereséig terjedő áramerősség szükséges. Ebből következően villanymotort csak közvetve szabad Arduinora kötni, egy megfelelő vezérlőn keresztül, amely szabályozza a transzferált áram erősségét.
A paraméterek - melyekre figyelmet kell fordítani, amikor villanymotort választunk az Arduinohoz - a motor típusától függenek:
- Forgatónyomaték [Nm] - a villanymotor kulcsparamétere, amely meghatározza a motor teljesítményét; minél nagyobb forgatónyomatékot generál a motor, annál erősebb.
- Lineáris sebesség [mm/s] - ez a paraméter kizárólag a lineáris munkahengerekre vonatkozik, és meghatározza azt a sebességet, amellyel a munkahenger tengelye lineáris irányban elmozdul.
Ismerve az Arduinohoz köthető motorok típusait, valamint azokat a paramétereket, melyeket ismernünk kell a kiválasztáskor, rátérhetünk a csatlakoztatási lépésekre. Legegyszerűbben köthetők be a standard szénkefés DC motorok, a vibramotorok és a szervomechanizmusok. Némileg nehezebb bekötni a lineáris munkahengereket, léptetőmotorokat és szivattyúkat.
A szénkefés DC motorokat és vibramotorokat tranzisztoros áramkörök segítségével, vagy H típusú hídon keresztül lehet bekötni. Az első módszer csak a motor fordulatszámának vezérlésére ad lehetőséget, a hídon keresztüli bekötéskor azonban lehetőségünk lesz fordulatszámot és forgásirányt is módosítani. Ennek alapján, a saját célok és igények ismeretében kell megválasztani a bekötési módot.
