Borotvapenge élesítő szerkezet: tervezési megoldás és működési elv

A bejelentés napja: 1956. augusztus 22. A találmány Somkúti Lajos villanyszerelő, Budapesten. A megoldás lényege az, hogy a borotvapenge időnkénti utánélesítésére szolgáló szerkezet olyan egyszerű kialakítású legyen, amely nem tartalmaz mozgó mechanizmusokat, és nem igényel fenőmasszát vagy kenőanyagot.

Az eddig ismert pengefenő szerkezetek különböző mozgó mechanizmusokat foglaltak magukban, melyek a behelyezett pengét kézi erővel való működtetés által élesítik. Ezzel szemben az új megoldás egy sík üveglapon való élesítést teszi lehetővé a penge befogadásával és megfelelő szögben való hajlításával. Az élesítendő pengét a szerkezet két lapja közé befogjuk, majd a középen elhelyezett recézett korong elforgatásával rögzítjük. Ezt követően a befogott pengét sík üveglapra nyomva körkörösen mozgatjuk, majd a pengét megfordítva a műveletet megismételjük. A felhasznált üveg lehet közönséges üveg is, feltéve, hogy karcolás- és pormentes sík felülettel rendelkezik.

Az ábrák a találmány szerinti készüléket mutatják: az 1. ábra a készülék előlnézetét félmetszetben, a 2. ábra a készülék oldalnézetét, a 3. ábra a penge leszorítót előnézetben, a 4. ábra a penge leszorítót oldalnézetben. A készülék műanyagból készült fogantyúból (1), az ahhoz illeszthető fémből készült hajlított alsórész betét (2), valamint az (1) fogantyúba beépített recézett korongból (3) és az abban központosan rögzített menetes hüvelyből (4) áll. Az alsó rész (2) hajlított fémlemez, amelyben (5/a, 5/b) hengeres csapok, továbbá (6) menetes orsó foglalnak helyet, amelyek az oldalirányú elmozdulás és az alsó rész pontos illesztését szolgálják. A penge a (2) fémlapra kerül, majd az (1) műanyag fogantyút az (5/a, 5/b) csapokra illesztjük, és az (6) orsó, illetve (4) menetes hüvely összecsavartásával rögzítjük. A (4) menetes hüvely az (1) fogantyú furatában a (3) recézett korong segítségével körbeforgatható. A (4) menetes hüvely jobb- és balirányú elforgatásánál (alsó rész rögzítés - szétnyitás) vertikális irányban fellépő erő gátlására a (3) recézett kolong szolgál.

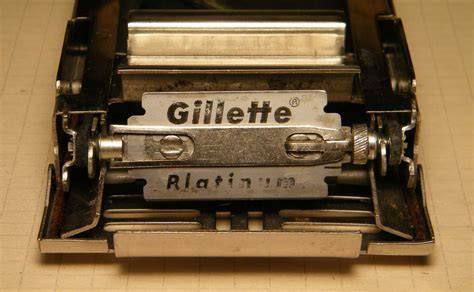

Az így befogott penge a kívánt szögben meghajlik, és oldalélei a sík üveglapra fektethetők; ezen enyhe nyomású körkörös mozgatással csiszolhatók és élesíthetők. A hardver olyan, hogy nincsenek romlandó segédműködtető alkatrészei, és a kialakítás abból áll, hogy az alsó betét (2) rögzítéséhez középen menetes csap adja a vezetést, míg a fogantyú a vezetőcsapok befogadására szolgáló furatokkal van ellátva. A szemléltető ábrákon látható az összeszerelés és a penge elhelyezése a készülékben.

Főbb technikai jellemzők és előnyök

• Egyszerű szerkezet - nincs mozgó mechanizmus a fenőanyag vagy kenőanyag igénylése nélkül.
• Csak sík üveg szükséges - az élesítéshez szükséges felület lehet közönséges üveg is, amely karc- és pormentes legyen.
• Kényelmes befogadás - a penge a két lap közé kerül, és a recézett korong segítségével rögzíthető.
• Beállítható szög - a penge meghajlítása a kívánt szögben történik, amely lehetővé teszi a penge oldaléleinek sík üvegre történő érintkezését.
• Élessítés körkörös mozgással - a nyomás alkalmazásával és körkörös mozgatással történik az élesítés vagy csiszolás.
• Rövid áttekintésű konstrukció - a készülék egységei között csak néhány összetevő található, amelyek egymáshoz mérsékelten illeszkednek.

Csatolt részletek a konstrukcióról

1. A borotvapenge élező szerkezet műanyagból készült fogantyúja (1).
2. Az illeszthető fémből készült alsó rész betét (2).
3. A fogantyúba beépített recézett korong (3) és a középpontosan rögzített (4) menetes hüvely.
4. A (2) alsórészhez rögzített (5/a, 5/b) hengeres csapok és (6) menetes orsó, amelyek az oldalirányú elmozdulást és az illesztést segítik.

Felhasználási jellemzők

Az élezés során a pengét a szerkezet két lapja közé fogjuk, majd a középen elhelyezett recézett korong segítségével rögzítjük. Ezután a penge sík üveglapra nyomva körkörösen mozgatva élesíthető, majd megfordítva a műveletet megismételjük. A példaképen megjelölt elrendezés biztosítja a penge megfelelő oldalirányú érintkezését a felülettel, hogy a legyen megfelelő élezés.
